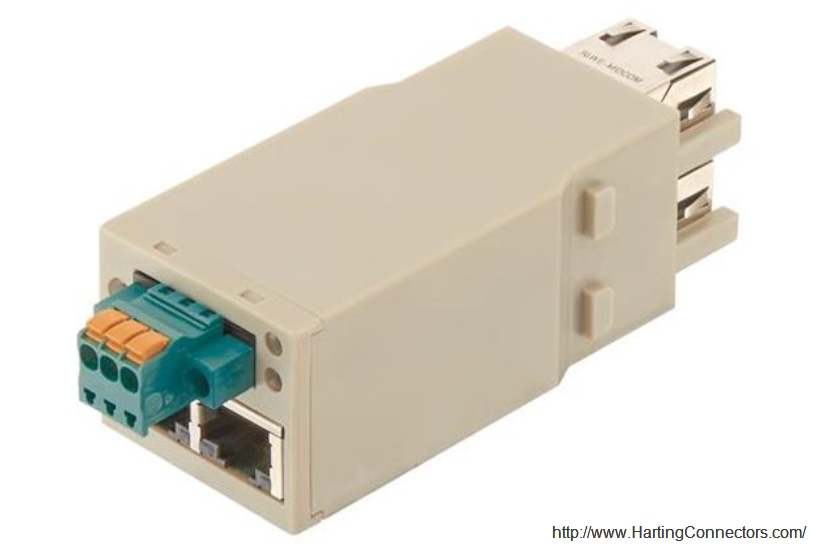

HARTING 09801130400

工业以太网交换机

Switch-US4  |  双模块  |  母头  |  聚碳酸酯 (PC)  |  RAL 7032（卵石灰）



HARTING 09801130400介绍



标识

类别	模块
系列	Han-Modular®
标识	Han-Smart®
模块类別	Switch US4
模块尺寸	双模块
以太网类型	全千兆以太网

版本

公母类型	母头
端口总数	4
交換机技术	Store and Forward
	Cut Through
框架尺寸	10 kB
无阻塞	有
服务质量	有
节能以太网	有
诊断显示屏	连接（链接）
	数据传输（活动的）
	数据传输速率
	电源

接线数据

额定电压	24 V DC
允许电压	12 ... 30 V DC
浪涌防护	有
工作电流	‌110 mA @ 24 V DC
接线方式	可插拔螺栓插针

技术参数

传输特性	Cat. 5 D 级：到 100 MHz
数据速率	‌ 10 Mbit/s
	‌ 100 Mbit/s
	‌ 1 Gbit/s
工作温度	-40 ... +70 °C
存储温度	-40 ... +85 °C
相对湿度	30 ... 95 % 非冷凝
防护等级符合 IEC 60529	IP30 插配状态

材料特性

材料(插芯)	聚碳酸酯 (PC)
颜色(插芯)	RAL 7032（卵石灰）
长度	86.9 mm
宽度	34.4 mm
高度	29.4 mm
RoHS	符合
ELV 状态	符合
China RoHS	e
REACH 附件 XVII 物质	不包含
REACH 附件 XIV 物质	不包含
REACH SVHC 物质	不包含
加州 65 号提案物质	不包含

规格和认证

规格	EN 55022 无线干扰特性
	EN 61000-4-2 静电释放(ESD)
	EN 61000-4-3 电磁场
	EN 61000-4-4 快速瞬变（脉冲群）
	EN 61000-4-5 浪涌电压
	EN 61000-4-6 传导干扰
	EN 61000-6-4 排放标准
	IEC 60068-2-6 振动（正弦）
	IEC 60068-2-27 冲击
	IEEE 802.3

商业数据

包装尺寸	1
净重	97 g
原产国	德国
欧洲海关关税号	85176200
GTIN	5713140185081
eCl@ss	27440218 工业连接器的模块（数据）
ETIM	EC000438
UNSPSC 24.0	39121552
