原件

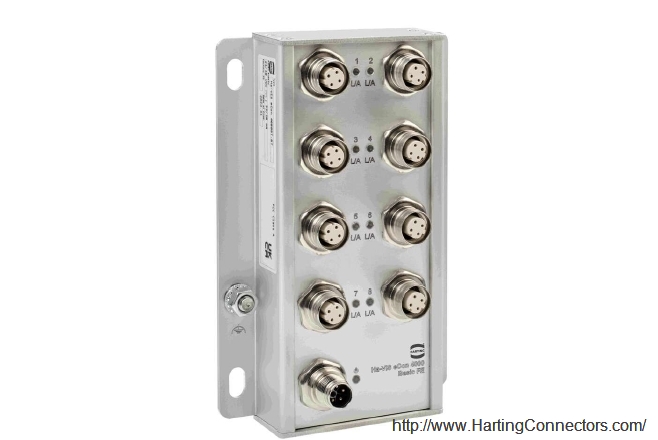

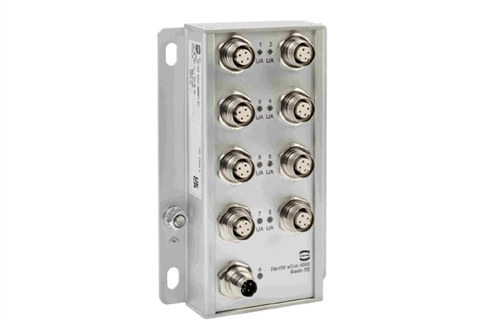

工业以太网交换机

规格

非管理型

以太网类型

快速以太网

固定

挂墙安装

交換机技术

Store and Forward

框架尺寸

2.048 kB

MAC 台尺寸

2k 入线口

分组缓冲器尺寸

0.77 Megabit

无阻塞

有

服务质量

有

节能以太网

有

流量控制

关

信号针

无

PoE 功能

无

PCB 保形涂层

有

包装内容

组装说明

48 V DC

允许电压

12 ... 60 V DC

浪涌防护

有

工作电流

‌52 mA @ 24 V DC

‌28 mA @ 48 V DC

电源电路

SELV (Circuit Breaker 10 A)

启动电流

‌14 A @ 24 V DC

‌2.9 A @ 48 V DC

过流保护

‌2 A 输入端

功率消耗

≤1.3 W @ 24 V DC

接线方式

M12 L编码

针数

4

导体截面积

0.5 ... 2.5 mm²

导体截面积 [AWG]

AWG 20 ... AWG 14

引出线

+ / - / - / +

反极性保护

有

工作温度

-40 ... +70 °C

存储温度

-40 ... +85 °C

相对湿度

10 ... 95 % 非冷凝（操作）

10 ... 95 % 非冷凝（储存/运输）

空气压力

≥795 hPa ≈ 2000 m

防护等级符合 IEC 60529

IP40 插配状态

传输标准

10BASE-T

100BASE-TX

自动协商

有

自动极性

有

Auto-MDI(X)

有

传输物理学

Twisted Pair Cat. 5

数据速率

‌ 10 Mbit/s

‌ 100 Mbit/s

传输长度

100 m

长度

152 mm

宽度

100 mm

高度

43.85 mm

RoHS

符合豁免标准

RoHS 豁免

6(c)：铜合金含铅量高达 4 %

ELV 状态

符合豁免标准

China RoHS

50

REACH 附件 XVII 物质

不包含

REACH 附件 XIV 物质

不包含

REACH SVHC 物质

有

REACH SVHC 物质

铅

ECHA SCIP 编号

bbcc04b5-5176-4454-afbc-a635daae5e7b

加州 65 号提案物质

有

加州 65 号提案物质

铅

EN 50121-3-2 铁路应用 EMC

EN 61000-6-2 EMC 抗干扰

EN 55035 EMC 抗干扰

EN 61000-4-2 静电释放(ESD)

EN 61000-4-3 电磁场

EN 61000-4-4 快速瞬变（脉冲群）

EN 61000-4-5 浪涌电压

EN 61000-4-6 传导干扰

EN 61000-6-4 排放标准

EN 55032 排放标准

IEC 60721-3 机械稳定性

IEC 60068-2-6 振动（正弦）

IEC 60068-2-27 冲击

IEEE 802.3

认证

CE

FCC

是

净重

415 g

原产国

德国

欧洲海关关税号

85176200

eCl@ss

19170130 网络交换机（一般应用）

ETIM

EC000734

UNSPSC 24.0

43222612
