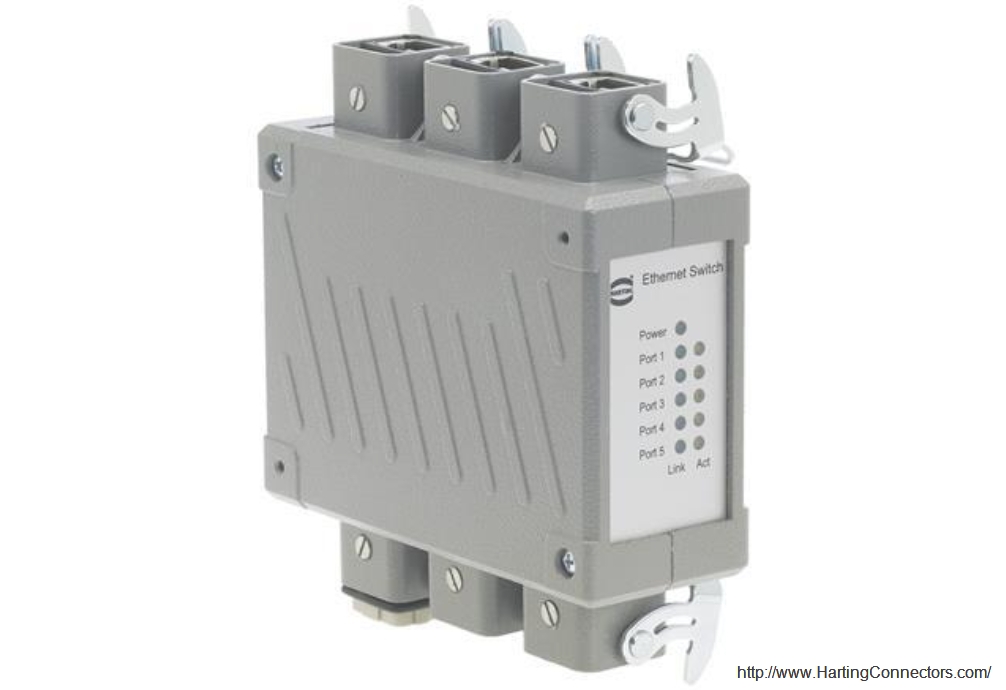

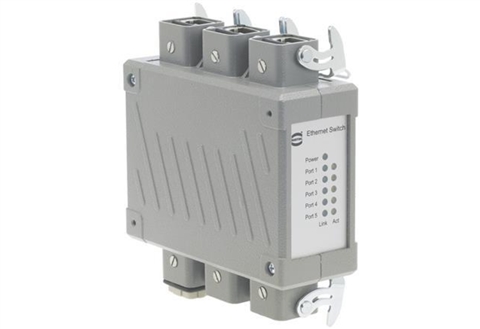

HARTING 20703053923
工业以太网交换机
非管理型 | 快速以太网 | 额定电压: 24, 48 | 端口总数: 5 | 10/100 Mbit/s (RJ45-Ports): 5 | 工作温度: -40 ... +70 °C
- 产品名称： 工业以太网交换机
- 产品品牌： HARTING
- 以太网类型： 快速以太网
- 物料编号： 20703053923
- 以太网系列： Ha-VIS-pCon-7000
- 规格型号： 20703053923
- 产品规格： 非管理型
- 端口总数： 5.00
- 原 产 地: 德国
- 本月下载：
- 浏览次数：
- 本日下载：
- 资料大小： 300.67 KB
- 产品类别： Harting工业以太网交换机
标识
系列 | Ha-VIS eCon 7000 |
原件 | 工业以太网交换机 |
规格 | 非管理型 |
以太网类型 | 快速以太网 |
版本
端口总数 | 5 |
固定 | 扁平挂墙安装 |
垂直挂墙安装 | |
符合EN 60715标准的35 mm DIN导轨 | |
交換机技术 | Store and Forward |
框架尺寸 | 1.632 kB |
MAC 台尺寸 | 8k 入线口 |
分组缓冲器尺寸 | 1 Megabit |
无阻塞 | 有 |
服务质量 | 有 |
流量控制 | 关 |
信号针 | 无 |
PoE 功能 | 无 |
PCB 保形涂层 | 有 |
包装内容 | 组装说明 |
接线数据
额定电压 | 24 V DC |
48 V DC | |
允许电压 | 12 ... 60 V DC |
浪涌防护 | 有 |
工作电流 | <110 mA @ 24 V DC |
电源电路 | SELV (Circuit Breaker 10 A) |
接线方式 | Han® 3 A Push-In |
针数 | 4 |
引出线 | + / - / - / + |
反极性保护 | 有 |
技术参数
工作温度 | -40 ... +70 °C |
存储温度 | -40 ... +85 °C |
相对湿度 | 10 ... 95 % 非冷凝（操作） |
10 ... 95 % 非冷凝（储存/运输） | |
空气压力 | ≥795 hPa ≈ 2000 m |
防护等级符合 IEC 60529 | IP65 插配状态 |
IP67 插配状态 | |
MTBF | ≈ 1150,000 h |
以太网端口 - 铜
10/100 Mbit/s (RJ45-Ports) | 5 |
传输标准 | 10BASE-T |
100BASE-TX | |
自动协商 | 有 |
自动极性 | 有 |
Auto-MDI(X) | 有 |
传输物理学 | Twisted Pair Cat. 5 |
数据速率 | 10 Mbit/s |
100 Mbit/s | |
传输长度 | 100 m |
材料特性
材料 (上壳/底座) | 压铸锌 |
表面（上壳/底座） | 粉末涂层 |
长度 | 120 mm |
宽度 | 45 mm |
高度 | 87 mm |
RoHS | 符合豁免标准 |
RoHS 豁免 | 6(c)：铜合金含铅量高达 4 % |
ELV 状态 | 符合豁免标准 |
China RoHS | 50 |
REACH 附件 XVII 物质 | 不包含 |
REACH 附件 XIV 物质 | 不包含 |
REACH SVHC 物质 | 有 |
REACH SVHC 物质 | 铅 |
ECHA SCIP 编号 | 5dbb3851-b94e-4e88-97a1-571845975242 |
加州 65 号提案物质 | 有 |
加州 65 号提案物质 | 铅 |
镍 |
规格和认证
规格 | EN 55022 无线干扰特性 |
EN 61000-4-2 静电释放(ESD) | |
EN 61000-4-3 电磁场 | |
EN 61000-4-4 快速瞬变（脉冲群） | |
EN 61000-4-5 浪涌电压 | |
EN 61000-4-6 传导干扰 | |
EN 61000-6-4 排放标准 | |
IEC 60068-2-6 振动（正弦） | |
认证 | CE |
商业数据
包装尺寸 | 1 |
净重 | 780 g |
原产国 | 德国 |
欧洲海关关税号 | 85176200 |
GTIN | 5713140134393 |
eCl@ss | 19170130 网络交换机（一般应用） |
ETIM | EC000734 |
UNSPSC 24.0 | 43222612 |
